单色灯
配合科密特光学平晶时产生清晰的平面度读数。使用粉末涂层金属外壳设计, 仪器易于移动, 使用长寿命钠光源。付带平面度读数解释图表。
功能
- 可拆卸电源引线, 开/关钮在侧面
- 230伏特 型号 (50 或 60赫兹) 带有英国插头-科密特代码361201
- 230伏特 型号 (50 或 60赫兹) 带有欧洲插头-科密特代码361313
- 110伏特 型号 (50 或 60赫兹) –科密特代码361211
- 提供符合性证书和说明
- CE 标记

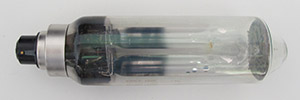

单色灯更换灯泡
更换灯泡: 请确保您订购的是正确的灯泡!
| 单光源两边版本 | 更换灯泡 | 描述 | 产品代码 |
|---|---|---|---|
 |
 |
18瓦 灯泡 (20公分) | 361204 |
 |
 |
35瓦 灯泡 (32公分) | 362607 |
用科密特单色灯进行平面度检测
1. 在检验前, 工件和光学平晶都是完全干净的, 这一点至关重要。任何污染, 无论多少或多小, 都会影响测量。1条钠光带等于0.29 微米, 因此, 在工件或光学平晶表面的任何粒子或涂片都会影响测量。
这个插图显示了一个人的头发如何比较大小1微米的粒子。你不会看到1微米大小的粒子, 但如果存在, 这就会影响平面度读数多达3条光带。这显示了需要完全清洁的工件和光学平晶。在清洗光学平晶时, 使用透镜绵纸等级的绵纸清洗, 或者用异丙醇或科密特 CO42 清洗液。粗糙的绵纸会在光学平晶镜上造成划痕。
2. 科密特单色灯开始启用时，钠灯泡将需要大约15分钟才能显示橙色亮度, 这才可以开始使用检测工件。

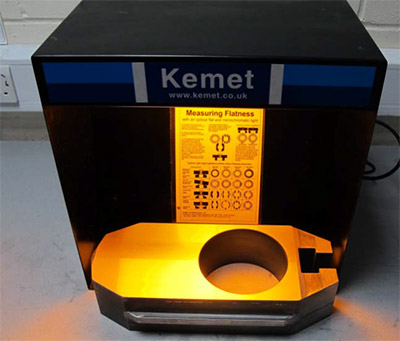

3.将部件放好位置, 处置于单色光下, 确保所测量的整个表面在灯光范围内。
4. 将光学平晶放在要测量的位置上。不要滑动光学平晶, 因为这会产生划痕。在光学平晶上应用轻指压, 从元件与光学平晶之间尽可能去除空气。这通常会使光带更容易阅读。
单色灯盖上的黑线应反映在光学平晶上。这条黑线所穿过的光带数量会给平面度一个读数, 光带是否是直或弯曲。
| 曲面几何 | 1 条光带 0.00029毫米 |
2 条光带 0.00058毫米 |
3 条光带 0.00087毫米 |
9 条光带 0.00261毫米 |
|
|---|---|---|---|---|---|

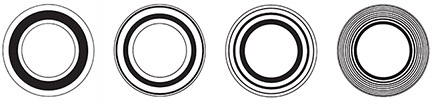

凸或凹平行于平的表面对称图案 |
 |
 |
|||

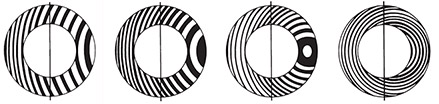

凸与凹面带将曲线在相反方向非对称图案 |
 |
 |
|||

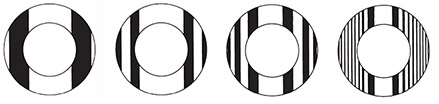

圆柱凸或凹对称图案 |
 |
 |
|||
鞍形对称图案 |
 |
 |
|||
上面的图表显示了典型的平面度读数。这些黑线模拟单色灯盖上的黑线。只有当光带图案弯曲时才使用。对于其他光带图案, 请参阅上面的图表。同一个图表是科密特单色光提供的。
5. 平面度测量完成后, 将光学平晶从工件面上拿起 (请勿滑动), 并将其放回其保护箱。
