用于薄片、晶片、晶体和精密零件的夹具

科密特真空夹具是固定和调整精密工件的夹具,配合科密特及其他平面研磨机使用。该夹具适用于精确地调整地质薄片、晶片、晶体和任何精密零件,在此基础上要求进行并行度和精度加工。

提供一系列的面板,使夹具适用于托持所有普遍使用的载玻片尺寸。提供特殊形状的托架,以便适用于晶片、晶体和精密零件。

任何直径小于110mm,厚度小于6mm的部件和试样均能夹持。根据应用提供适用于更大尺寸的特殊版本。基本的夹具装在保护木箱内,随配适用于真空泵的旋转接头和油管。所提供的工作定位面板适合该应用。

用于薄片、晶片、晶体和精密零件的夹具

科密特真空夹具

包括旋转接头在内的高度- 250mm
外径 - 157mm
净重 - 6.5 kg

真空夹具(适用于载玻片) 编号
4 x (76 x 26 mm) or 2 x (76 x 51 mm) 362072A
6 x (52 x 26 mm) 362072B
1 x (100 x 100 mm) 362072C
6 x (48 x 28 mm) 362072D
3 x (45 x 60 mm) 362072E
1 x (152 x 102 mm) 362072F
Rotaid旋转辅助柱 362895
设置台 361986
铸铁设置试块(直径127 mm ) 361773

选配项目包括:

设置夹具配有表盘指示器。这样可以使尺寸设置精确到几微米。

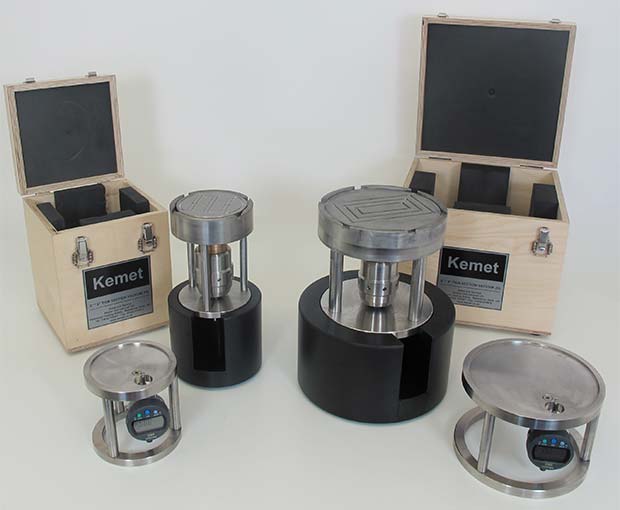

科密特真空夹具

使夹具易于装卸的支架 - 编号:362077
设置台 - 编号: 361986
设置试块 - 编号:361773

jig stand

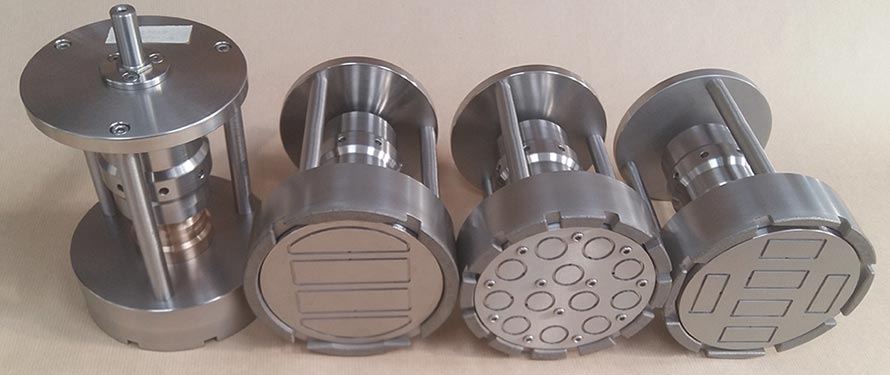

custom jigs
